एल्यूमिनियम सीएनसी मशीनिंग लागत गाइड: मूल्य गणना और डीएफएम युक्तियाँ

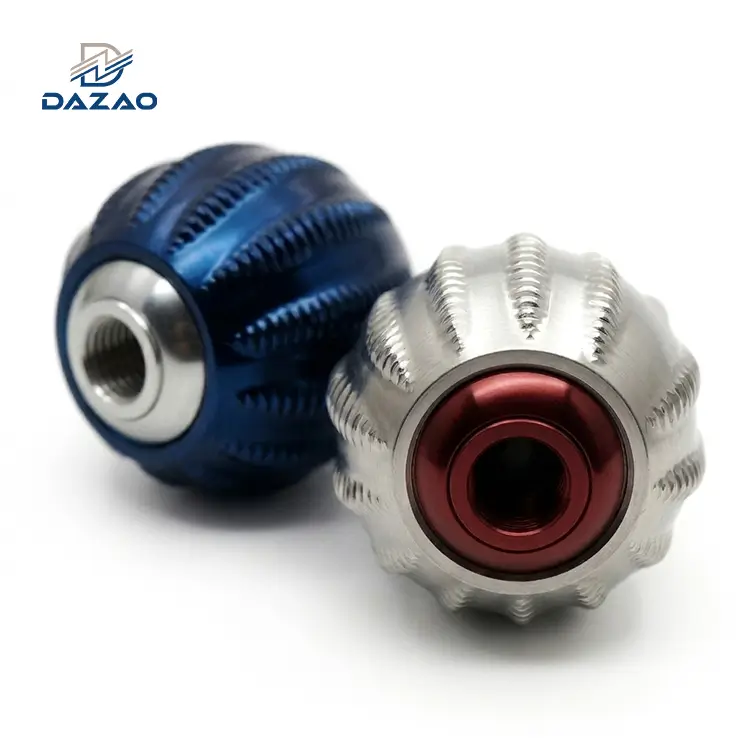

कुल एल्युमीनियम सीएनसी मशीनिंग लागत आम तौर पर बैच आकार, ज्यामिति आईसी जटिलता, सामग्री मिश्र धातु, और सहनशीलता आवश्यकताओं, सतह परिष्करण, मात्रा और आपूर्तिकर्ता क्षमता के आधार पर $ 5 से लेकर 150+ तक होती है, जो सभी अंतिम उद्धरण को प्रभावित करते हैं।

जबकि कच्चे 6061 एल्युमीनियम सीएनसी मशीनिंग लागत को कम स्टॉक कीमतों (4.50 से $6.50/किग्रा) और उच्च मशीनेबिलिटी से लाभ मिलता है, अल7075 जैसे विशेष मिश्र धातु कच्चे स्टॉक के खर्च को 80% से 120% तक बढ़ा देते हैं। मशीन की दरें बुनियादी 3{10}}अक्ष मिलों के लिए $35/घंटा से लेकर बहु-अक्ष केंद्रों के लिए $120/घंटा तक भिन्न होती हैं।

छुपे हुए लागत चालकों में भारी मिलिंग के दौरान सामग्री तनाव में छूट, पोस्ट {{0}मशीनिंग एनोडाइजिंग रैकिंग/मास्किंग, और कम मात्रा में सेटअप परिशोधन शामिल हैं। आंतरिक त्रिज्या को अनुकूलित करना, ISO 2768-m के लिए गैर-महत्वपूर्ण सहनशीलता में ढील देना, और मानक स्टॉक आकार का चयन करना कुल विनिर्माण व्यय को 30% से 50% तक कम कर सकता है।

चाहे आपको एकल प्रोटोटाइप, कम मात्रा में उत्पादन, या हजारों कस्टम एल्यूमीनियम भागों की आवश्यकता हो, इन लागत कारकों को समझने से आपको बेहतर विनिर्माण निर्णय लेने और अनावश्यक खर्चों से बचने में मदद मिल सकती है।

मानक ऑनलाइन मशीनिंग कैलकुलेटर विफल क्यों होते हैं??

सीएनसी मशीनिंग कोटेशन का अनुरोध करते समय खरीद टीमों और मैकेनिकल इंजीनियरों को अक्सर अत्यधिक मूल्य भिन्नता का सामना करना पड़ता है। पांच अलग-अलग विनिर्माण विक्रेताओं को प्रस्तुत किया गया एक एकल सीएडी मॉडल $12 से $180 प्रति यूनिट तक का अनुमान प्राप्त कर सकता है।

स्वचालित ऑनलाइन त्वरित मूल्य निर्धारण उपकरण सरलीकृत वॉल्यूमेट्रिक फ़ार्मुलों पर निर्भर करते हैं:

अनुमानित लागत=(सामग्री की मात्रा×सामग्री आधार दर)+(बाउंडिंग बॉक्स की मात्रा×मशीन इकाई दर)+फ्लैट सेटअप शुल्क

यह सरलीकृत गणना वास्तविक विश्व उत्पादन में विफल रहती है। यह महत्वपूर्ण विनिर्माण चरों को नजरअंदाज करता है जैसे:

· छोटे आंतरिक कोने त्रिज्या के कारण स्थानीयकृत उपकरण पथ मंदी

· जटिल ज्यामितियों के लिए बहु{{0}अक्ष पुन:-फिक्स्चरिंग आवश्यकताएँ

· भारी चिप हटाने के दौरान गर्मी से उत्पन्न अवशिष्ट तनाव का उत्सर्जन

· उच्च {{0}सिलिकॉन या उच्च {{1}जिंक एल्युमीनियम ग्रेड की मिलिंग करते समय उपकरण घिसाव में तेजी आती है

· एनोडाइजिंग के लिए सतह की तैयारी, मास्किंग और रैकिंग बाधाएं

2000 में स्थापित और ISO9001:2015 और IATF16949:2016 के तहत प्रमाणित ज़ियामेन डाज़ाओ मशीनरी में, दो दशकों से अधिक के सटीक उत्पादन डेटा से पता चलता है कि गैर-मशीनिंग इंजीनियरिंग कारक अंतिम बिलिंग को निर्धारित करते हैं। आकलनएल्यूमीनियम सीएनसी मशीनिंग की लागत कितनी है?कच्चे माल की गतिशीलता, मशीन कीनेमेटिक्स, सेटअप परिशोधन, और पश्च प्रसंस्करण बाधाओं का मूल्यांकन करने की आवश्यकता है।

कस्टम विनिर्माण में एल्युमीनियम सीएनसी मशीनिंग लागत क्या है??

कुल एल्युमीनियम पार्ट्स विनिर्माण लागत (Cकुल) की गणना पांच अलग-अलग लागत केंद्रों का उपयोग करके की जाती है:

Cकुल=Cसामग्री​+(Cस्थापित करना/N)+(Tचक्र×Rमशीन)+(Cटूलींग/N)+Cसमापन

कहाँ:

· Cसामग्री= कच्चे स्टॉक सामग्री की लागत (स्क्रैप भत्ते सहित)

· Cस्थापित करना= गैर-आवर्ती इंजीनियरिंग (एनआरई), सीएएम प्रोग्रामिंग, और मशीन सेटअप लागत

· N= उत्पादन बैच मात्रा

· Tचक्र​= कुल फर्श-से-मंजिल तक मशीनिंग का समय घंटों में

· Rमशीन= मशीन प्रति घंटा परिचालन दर

· Cटूलींग​= समर्पित फिक्स्चर और विशेष काटने वाले उपकरण की लागत

· Cसमापन= पोस्ट-प्रसंस्करण संचालन (एनोडाइजिंग, पैसिवेटिंग, ताप उपचार, परीक्षण)

कच्चे माल की कीमत का विश्लेषण और मिश्र धातु चयन रणनीतियाँ

कच्चे माल की खरीद लागत की गणना अंतिम भाग के द्रव्यमान के बजाय कच्चे स्टॉक के बाउंडिंग बॉक्स द्रव्यमान के आधार पर की जाती है। वैश्विक कमोडिटी बाजार (एलएमई इंडेक्स) के अनुसार मानक कच्चे एल्यूमीनियम की कीमतों में उतार-चढ़ाव होता है, लेकिन मिश्र धातु की संरचना में पर्याप्त मूल्य अंतर होता है।

लागत मॉडलिंग से परे सामान्य मशीनिंग गति, उपकरण पथ और मिश्र धातु विशेषताओं को समझने के लिए, हमारे विस्तृत विवरण देखेंव्यापक एल्यूमीनियम सीएनसी मशीनिंग गाइड.

एल्यूमीनियम मिश्र धातु की लागत और प्रदर्शन मैट्रिक्स

6061 एल्यूमीनियम सीएनसी मशीनिंग लागतसामान्य संरचनात्मक अनुप्रयोगों के लिए यह सबसे किफायती बेंचमार्क बना हुआ है। Al7075 का चयन करने से प्रत्यक्षता बढ़ जाती हैसीएनसी एल्यूमीनियम भागों की लागतउच्च कच्चे माल की खरीद कीमतों और उच्च कठोरता स्टॉक में उपकरण जीवन को बनाए रखने के लिए आवश्यक कटिंग फ़ीड और गति में कमी के कारण (7075-टी6 के लिए 150 एचबी बनाम 6061-टी6 के लिए 95 एचबी)।

स्टॉक ज्यामिति चयन सीधे सामग्री अपशिष्ट को प्रभावित करता है:

· एक्सट्रूडेड प्रोफाइल:एकसमान क्रॉस{{0}सेक्शन के लिए न्यूनतम स्क्रैप दर।

· रोल्ड प्लेट:बड़े समतल भागों के लिए आवश्यक; भारी पॉकेटिंग के दौरान उच्च स्क्रैप प्रतिशत।

· ठंडा-तैयार बार स्टॉक:उच्च गति सीएनसी टर्निंग और स्विस स्क्रू मशीनिंग के लिए आदर्श।

3 एक्सिस, 4 एक्सिस और 5 एक्सिस सीएनसी उपकरणों में मशीन की प्रति घंटा दरें

सीएनसी मशीन की परिचालन लागत में उपकरण मूल्यह्रास, बिजली की खपत, रखरखाव, तरल प्रबंधन में कटौती और ऑपरेटर श्रम शामिल है। मशीन का चयन नियंत्रित करता हैएल्यूमीनियम मशीनिंग प्रति घंटा की दर।

मशीन टूल प्रति घंटा दरें और परिचालन गतिशीलता

5-अक्ष उपकरण चुनने से वृद्धि होती है5 अक्ष एल्यूमीनियम मशीनिंग लागतघंटे से। हालाँकि, यह एकाधिक मैन्युअल पुनः फिक्स्चर सेटअप को समाप्त कर सकता है। यदि किसी जटिल भाग के लिए 3{6}}अक्ष मिल पर चार अलग-अलग सेटअप की आवश्यकता होती है (प्रति लोडिंग चक्र में ऑपरेटर सेटअप में 15 मिनट लगते हैं), तो इसे 5-अक्ष मिल पर एक सेटअप में चलाने से कुल श्रम और स्थिति सहनशीलता स्टैक-अप त्रुटियां कम हो जाती हैं।

गैर आवर्ती इंजीनियरिंग सेटअप शुल्क सीएएम प्रोग्रामिंग और टूलींग परिशोधन

सेटअप लागत (Cसेटअप) मशीन द्वारा धातु काटने से पहले किए गए निश्चित गैर-आवर्ती इंजीनियरिंग खर्चों का प्रतिनिधित्व करता है। इसमे शामिल है:

1. सीएएम टूलपाथ जनरेशन और सिमुलेशन:ज्यामिति जटिलता के आधार पर $50 से $300।

2. मशीन सेट अप और कार्य समन्वय प्रणाली (डब्ल्यूसीएस) संरेखण:शून्य अंक स्थापित करना, टूल पत्रिकाएँ लोड करना, सामग्री ब्लॉकों की जांच करना ($40 से $150 प्रति सेटअप)।

3. प्रथम अनुच्छेद निरीक्षण (एफएआई):सीएमएम माप और सत्यापन ($50 से $200)।

एक के लिएएल्यूमीनियम सीएनसी प्रोटोटाइप लागत1 टुकड़े के ऑर्डर पर $200 का सेटअप शुल्क पूरी तरह से उस एक हिस्से पर लागू होता है। एक के लिएकम मात्रा वाली सीएनसी मशीनिंग लागत100 टुकड़े चलाने पर, वही $200 सेटअप शुल्क प्रति भाग केवल $2.00 जुड़ता है।

तीन छिपे हुए मशीनिंग लागत ड्राइवर जो मानक इंस्टेंट कैलकुलेटर से चूक जाते हैं

सामग्री दरों और मशीन प्रति घंटा शुल्क से परे, तीन विशिष्ट इंजीनियरिंग घटनाएं वास्तविक दुनिया को संचालित करती हैंएल्यूमीनियम सीएनसी मशीनिंग कीमत. कस्टम एल्यूमीनियम भागों का ऑर्डर करते समय ये छिपे हुए ड्राइवर अक्सर बजट में वृद्धि का कारण बनते हैं।

सामग्री आंतरिक तनाव रिलीज प्लेट वारपिंग और पोस्ट प्रोसेसिंग सुधार लागत

उच्च मात्रा वाली एल्युमीनियम मशीनिंग में स्क्रैप का एक सामान्य कारण आंतरिक अवशिष्ट तनावों की रिहाई के परिणामस्वरूप होने वाली ज्यामितीय विकृति है। जब रोल किए गए Al6061-T6 प्लेटों से गहरी पॉकेट या पतली दीवार वाले एयरोस्पेस ब्रैकेट की मशीनिंग की जाती है, तो बड़ी मात्रा में सामग्री को हटाने से मिश्र धातु का आंतरिक तनाव संतुलन बिगड़ जाता है।

एल्युमिनियम वारपिंग का भौतिकी

मिल में रोलिंग प्रक्रिया के दौरान, तापमान प्रवणता और यांत्रिक कामकाज प्लेट की मोटाई के माध्यम से संपीड़ित और तन्य तनाव परतों को प्रेरित करते हैं। जब प्लेट के आयतन का 70% या अधिक भाग पीस दिया जाता है (जिसे उच्च आयतन हॉगिंग के रूप में जाना जाता है), तो अवशिष्ट तनाव के असंतुलन के कारण शेष पतले खंड मुड़ जाते हैं, मुड़ जाते हैं या झुक जाते हैं।

छुपे हुए लागत कारक

मानक त्वरित उद्धरण सरल कटिंग समय (वी/फ़ीड दर) की गणना करते हैं। वे वॉरपिंग को नियंत्रित करने के लिए आवश्यक अतिरिक्त परिचालनों का हिसाब नहीं देते हैं:

· सामग्री उन्नयन:मानक Al6061-T6 से प्री-स्ट्रेस्ड रिलीफ्ड Al6061-T651 प्लेट स्टॉक पर स्विच करने से कच्चे माल की लागत में 15% से 25% का इजाफा होता है।

· खुरदुरापन और बुढ़ापा चक्र:मशीनिंग को रफिंग पास में विभाजित किया जाना चाहिए, इसके बाद तनाव से राहत, थर्मल तनाव से राहत (2 से 3 घंटे के लिए 175 डिग्री तक गर्म करना) और अंतिम फिनिशिंग पास की अनुमति देने के लिए हिस्से को खोलना होगा।

· मैनुअल स्ट्रेटनिंग/हाइड्रोलिक प्रेसिंग:विकृत हिस्सों को समतलता सहनशीलता (जैसे, 300 मिमी से अधिक <0.05 मिमी) के भीतर वापस लाने के लिए अनियोजित श्रम की आवश्यकता होती है।

ज़ियामेन दाज़ाओ इंजीनियरिंग केस स्टडी

एक रोबोटिक्स क्लाइंट को एक अल्ट्रालाइट स्ट्रक्चरल चेसिस की आवश्यकता होती है, जिसे 40 मिमी मोटी Al6061{5}}T6 प्लेट से 2.5 मिमी बेस दीवार की मोटाई तक तैयार किया जाता है। मूल दुकान पूरी तरह से उच्च गति से हटाने के समय पर उद्धृत की गई थी। क्लैम्पिंग खोलने पर, हिस्से 1.8 मिमी तक ऊपर की ओर झुक गए, जिससे 0.1 मिमी समतलता विनिर्देश विफल हो गया। दुकान ने उत्पादन का 40% हिस्सा ख़त्म कर दिया।

ज़ियामेन दाज़ाओ मशीनरी ने तनाव राहत रणनीति लागू करके समस्या का समाधान किया:

1. प्रमाणित Al6061-T651 प्लेट स्टॉक प्राप्त किया गया।

2. एक सममित रफिंग रूटीन डिज़ाइन किया गया, टॉप साइड ए से 50% सामग्री को हटाकर, 50% हटाने के लिए टॉप साइड बी पर फ़्लिप किया गया।

3. वैक्यूम चक फिक्स्चर का उपयोग करके अंतिम फिनिश कट से पहले 12 {{2} घंटे का कमरा {{3} तापमान तनाव-विश्राम अवधि लागू की गई।

इस इंजीनियरिंग प्रक्रिया ने विकृति को समाप्त कर दिया और आपातकालीन रीडिज़ाइन लागत से बचने के लिए शून्य स्क्रैप किए गए हिस्से प्राप्त किए।

एनोडाइजिंग थिकनेस बिल्डअप मास्किंग जटिलता और रैकिंग संपर्क चिह्न

भूतल उपचार विनिर्देश सीधे अंतिम प्रभाव डालते हैंसीएनसी एल्यूमीनियम मशीनिंग सेवा लागत. जबकि टाइप II सल्फ्यूरिक एनोडाइजिंग या टाइप III हार्डकोट एनोडाइजिंग संक्षारण प्रतिरोध और सतह कठोरता (50-60 एचआरसी समतुल्य तक) प्रदान करते हैं, वे छिपी हुई यांत्रिक बाधाएं पेश करते हैं।

आयामी विकास नियम

एनोडाइजिंग बेस मेटल को परिवर्तित करके एक एल्यूमीनियम ऑक्साइड परत बनाता है। ऑक्साइड परत सब्सट्रेट में 50% अंदर की ओर और मूल सतह से 50% बाहर की ओर बढ़ती है।

Δtआयाम=0.5×tएनोडाइज परत की मोटाई

50 µm (0.002 इंच) की लक्ष्य मोटाई के साथ टाइप III हार्डकोट एनोडाइजिंग के लिए:

· बाहरी व्यास 25 µm (0.001 इंच) बढ़ जाता है।

· आंतरिक बोर व्यास में प्रति पक्ष 25 µm (0.001 इंच) की कमी होती है (व्यास पर कुल 50 µm की कमी)।

यदि ड्राइंग आयाम यह निर्दिष्ट नहीं करते हैं कि सतह के उपचार से पहले या बाद में सहनशीलता लागू होती है या नहीं, तो टाइट बेयरिंग फिट वाले हिस्से (उदाहरण के लिए, H7 सहिष्णुता) चढ़ाना के बाद असेंबली निरीक्षण में विफल हो जाएंगे।

रैकिंग मार्क्स और मास्किंग व्यय

· रैकिंग पॉइंट:एनोडाइजिंग के लिए विद्युत संपर्क की आवश्यकता होती है। उच्च -वर्तमान एनोडाइजिंग क्लैंप नंगे धातु के निशान (1 मिमी से 3 मिमी चौड़े) छोड़ते हैं। यदि कोई चित्र निर्दिष्ट करता है कि किसी भी सतह पर कोई संपर्क चिह्न की अनुमति नहीं है, तो मशीन की दुकान को कस्टम थ्रेडेड टाइटेनियम रैकिंग पिन डिज़ाइन करना चाहिए जो आंतरिक ब्लाइंड छेद में पेंच करता है, जिससे प्रति यूनिट हैंडलिंग लागत $3.00 से $8.00 तक बढ़ जाती है।

· परिशुद्धता मास्किंग:आंतरिक धागों, उच्च परिशुद्धता ग्राउंड फेस, या उच्च तापमान वाले सिलिकॉन प्लग या तरल मास्किंग लेटेक्स के साथ प्रवाहकीय ग्राउंडिंग पैड को मास्क करने के लिए मैन्युअल श्रम की आवश्यकता होती है। सटीक मैन्युअल मास्किंग से प्रति मास्क्ड फीचर $1.50 से $5.00 जुड़ जाता है।

प्रोटोटाइप क्लैम्पिंग से बैच सॉफ्ट जॉज़ तक फिक्स्चरिंग डिस्कनेक्ट ट्रांज़िशनिंग

स्केलिंग के दौरान अप्रत्याशित लागत उछाल का एक प्राथमिक कारण विनिर्माण रणनीति में प्रोटोटाइप से कम मात्रा में विनिर्माण की ओर बदलाव है।

प्रोटोटाइपिंग बनाम बैच प्रोडक्शन ट्रैप

प्रोटोटाइप विकास (1 से 5 इकाइयाँ) के दौरान, एक मशीनिस्ट कच्चे स्टॉक को एक मानक 6{3}}इंच के वाइस में माउंट करता है या सीधे 5-अक्ष वाली टेबल पर क्लैंप कर देता है। फिक्सचर सेटअप समय को कम करने के लिए मशीन काटने की गति गौण है।

5 भागों से स्केल करते समयछोटे बैच सीएनसी मशीनिंग लागत100 से 500 भागों का संचालन, एकल स्टेशन वाइस क्लैम्पिंग पर निर्भर रहने से श्रम में बाधा उत्पन्न होती है।

बड़े पैमाने पर प्रति यूनिट लागत को कम करने के लिए, विशेष वर्कहोल्डिंग को इंजीनियर किया जाना चाहिए:

· कस्टम एल्युमीनियम/स्टील सॉफ्ट जॉज़:$150 से $400 प्रति सेट।

· बहु-स्थान मॉड्यूलर टॉम्बस्टोन फिक्स्चर:$1,000 से $3,500 का अग्रिम निवेश।

· वैक्यूम फिक्स्चर या वायवीय क्लैंपिंग प्लेट्स:$1,500 से $5,000 का निवेश।

स्थिरता परिशोधन अर्थशास्त्र फॉर्मूला

उत्पादन टूलींग में निवेश करने का निर्णय ब्रेकईवन बैच आकार (क्यू) की गणना पर निर्भर करता हैब्रेक - ईवन​):

Qब्रेक - ईवन=Cस्थिरता/ (Uआद्य​−Uबैच)​

कहाँ:

· Cस्थिरता= कस्टम टूलींग/फिक्स्चर में कुल निवेश ($)

· Uआद्य​= सरल प्रोटोटाइप फिक्स्चर का उपयोग करके यूनिट मशीनिंग लागत ($/यूनिट)

· Uबैच= समर्पित मल्टी-पार्ट फिक्स्चर का उपयोग करके यूनिट मशीनिंग लागत ($/यूनिट)

यदि प्रोटोटाइप मिलिंग की लागत $45 प्रति यूनिट है, और मल्टी-स्टेशन फिक्सचर मिलिंग की लागत यूनिट की लागत $18 प्रति यूनिट तक कम हो जाती है, तो 1,350 डॉलर का कस्टम टॉम्बस्टोन फिक्स्चर निम्न स्तर पर ब्रेकईवन तक पहुंच जाता है:

Qब्रेक - ईवन=1350/(45−18)=50 इकाइयां

50 इकाइयों से नीचे, प्रोटोटाइप फिक्स्चर कुल मिलाकर सस्ता रहता है। 50 इकाइयों से ऊपर, कस्टम उत्पादन टूलींग में निवेश करने से कुल परियोजना लागत कम हो जाती है।

ड्राइंग डिज़ाइन विवरण जो मशीनिंग व्यय को तेजी से बढ़ाता है

इंजीनियरिंग ड्राइंग और सीएडी मॉडल सीधे विनिर्माण दक्षता निर्धारित करते हैं। सुविधाओं को अधिक से अधिक निर्दिष्ट करने से मशीनिंग का समय बढ़ जाता है, उपकरण घिसाव तेज हो जाता है, और फाइनल बढ़ जाता हैएल्यूमीनियम मिलिंग लागत.

कड़ी सहनशीलता बनाम मानक वाणिज्यिक सटीकता लागत गुणक

संपूर्ण ड्राइंग में कड़ी सहनशीलता निर्दिष्ट करना बढ़े हुए उद्धरणों का एक सामान्य कारण है। एल्यूमीनियम को मानक वाणिज्यिक सहनशीलता (आईएसओ 2768-एम) तक मशीनीकृत करने के लिए मानक टूलींग और फ़ीड की आवश्यकता होती है। आईएसओ 2768-एफ या ±0.010 मिमी (±0.0004 इंच) से नीचे की रैखिक सहनशीलता को कसने के लिए धीमी फिनिशिंग कटौती, बार-बार टूल ऑफसेट समायोजन, तापमान-नियंत्रित दुकान वातावरण और 100% सीएमएम निरीक्षण की आवश्यकता होती है।

सहनशीलता बनाम सापेक्ष मशीनिंग लागत प्रभाव

दाज़ाओ प्रोडक्शन लाइन से फ़ील्ड विफलता सबक

एक ग्राहक ने आउटडोर एनोडाइज्ड एल्यूमीनियम बाड़े के लिए आरएफक्यू जमा किया। 2डी ड्राइंग पर ब्लॉक शीर्षक में सभी आयामों के लिए ±0.005 मिमी की डिफ़ॉल्ट वैश्विक सहनशीलता शामिल थी।

आरंभिक डीएफएम समीक्षा के दौरान, ज़ियामेन डाज़ाओ इंजीनियरों ने पहचाना कि 85% आयाम गैर--मेटिंग कॉस्मेटिक बाहरी निकासी दीवारों के थे। बड़े स्पैन में ±0.005 मिमी बनाए रखने के लिए सीएनसी मिल रूम के थर्मल स्थिरीकरण की आवश्यकता होती है और स्पिंडल फ़ीड दर 60% तक धीमी हो जाती है, जिसके परिणामस्वरूप प्रति यूनिट 115 डॉलर की प्रारंभिक बोली प्राप्त होती है।

क्लाइंट इंजीनियर से परामर्श करने के बाद, आंतरिक असर वाले बोरों पर ±0.008 मिमी को सख्ती से बनाए रखते हुए, गैर-{0}}महत्वपूर्ण सुविधा सहनशीलता को आईएसओ 2768-एम (±0.1 मिमी) में समायोजित किया गया था। इस इंजीनियरिंग समायोजन ने चक्र समय को 42 मिनट से घटाकर 11 मिनट कर दिया, जिससे इकाई मूल्य $115 से घटकर $34.50 हो गया।

डीप इंटरनल पॉकेट्स कॉर्नर रेडी लिमिट्स और टूल डिफ्लेक्शन फिजिक्स

वर्गाकार आंतरिक कोनों को घूमने वाले गोलाकार मिलिंग उपकरण द्वारा सीधे नहीं काटा जा सकता है। एक तेज 90-डिग्री आंतरिक ऊर्ध्वाधर दीवार कोने की मशीनिंग के लिए विशेष ईडीएम (इलेक्ट्रिकल डिस्चार्ज मशीनिंग) संचालन की आवश्यकता होती है, जिससे लागत में भारी वृद्धि होती है।

इसके अलावा, गहरे आंतरिक पॉकेट गंभीर उपकरण विक्षेपण भौतिकी का परिचय देते हैं। विक्षेपण (δ) साइड लोड स्केल के नीचे एक बेलनाकार काटने के उपकरण की इसकी ओवरहैंग लंबाई के घन के साथ (L) और इसके व्यास की चौथी शक्ति के विपरीत (D):

δ∝(F⋅L³)/(E⋅D⁴)

कहाँ:

· एफ= काटने का बल

· एल= टूल ओवरहैंग लंबाई

· ई= उपकरण सामग्री का युवा मापांक (कार्बाइड)

· डी= टूल शैंक/काटने का व्यास

उच्च पहलू अनुपात गुहाओं की लागत जुर्माना (L/D>5)

जब पॉकेट गहराई के लिए लंबाई{{0}से-व्यास अनुपात वाली एक एंड मिल की आवश्यकता होती है (L/D) 5:1 से अधिक:

1. बकबक के निशान और कटर के टूटने को रोकने के लिए फ़ीड और गति को 70% से 80% तक कम किया जाना चाहिए।

2. मल्टीपल स्टेप-डाउन डेप्थ पास (ap) कुल मशीन समय को गुणा करने के लिए आवश्यक हैं।

3. कटर घिसाव में तेजी लाता है, जिससे बार-बार उपकरण बदलने की आवश्यकता होती है।

इंजीनियरिंग सिफ़ारिश

आंतरिक ऊर्ध्वाधर कोने की त्रिज्या सेट करें (R) गुहा की गहराई के 1/3 से अधिक बड़ा होना। उदाहरण के लिए, 30 मिमी गहरी जेब में, आंतरिक त्रिज्या का उपयोग करेंR6 मिमी से अधिक या उसके बराबर, जिससे मशीनिस्ट को लचीली 3 मिमी अंत मिल के बजाय कठोर 10 मिमी या 12 मिमी अंत मिल का उपयोग करने की अनुमति मिलती है।

एल्युमीनियम सीएनसी मशीनिंग व्यय को कम करने के लिए व्यावहारिक इंजीनियरिंग डीएफएम रणनीतियाँ

डिजाइन चरण के दौरान विनिर्माण के लिए डिजाइन (डीएफएम) सिद्धांतों को लागू करने से महत्वपूर्ण बचत होती हैकस्टम एल्युमीनियम पार्ट्स का मूल्य निर्धारण.

सामग्री स्टॉक आकार मानकीकरण और स्क्रैप मार्जिन न्यूनतमकरण

मानक वाणिज्यिक स्टॉक आयामों के भीतर फिट होने के लिए भागों को डिजाइन करने से पूर्व {{0}मशीनिंग सतह स्किमिंग संचालन समाप्त हो जाता है।

मानक वाणिज्यिक स्टॉक आकार नियम

· मानक प्लेट मोटाई:3 मिमी, 5 मिमी, 6 मिमी, 8 मिमी, 10 मिमी, 12 मिमी, 15 मिमी, 20 मिमी, 25 मिमी, 30 मिमी, 40 मिमी, 50 मिमी।

· मानक गोल बार व्यास:1/4 इंच, 3/8 इंच, 1/2 इंच, 3/4 इंच, 1 इंच, 1.5 इंच, 2 इंच (या मीट्रिक समकक्ष 6 मिमी, 10 मिमी, 12 मिमी, 20 मिमी, 25 मिमी, 30 मिमी, 50 मिमी)।

यदि डिज़ाइन किए गए भाग की मोटाई 24.8 मिमी है, तो इसे न्यूनतम 0.2 मिमी फेस मिल सफाई पास के साथ मानक 25 मिमी (1 इंच) प्लेट से मशीनीकृत किया जा सकता है। यदि डिज़ाइन 26.2 मिमी की ऊंचाई निर्दिष्ट करता है, तो मशीनिस्ट को 30 मिमी स्टॉक खरीदना होगा और पूरी सतह पर 3.8 मिमी धातु निकालनी होगी, जिससे कच्चे माल की बर्बादी और मशीन का समय बढ़ जाएगा।

गैर-महत्वपूर्ण सुविधाओं के लिए सतही फिनिश विशिष्टता सीमाएँ

गैर-महत्वपूर्ण क्षेत्रों पर अत्यधिक चिकनी सतह फिनिश निर्दिष्ट करने से परिचालन चक्र का समय बढ़ जाता है।

· रा 3.2 µm (125 µin):मानक मशीनिंग खत्म। आंतरिक गैर-कॉस्मेटिक संरचनात्मक दीवारों के लिए कुशल।

· रा 1.6 µm (63 µin):मेटिंग फेस और गैसकेट सील के लिए पसंदीदा। हल्के फ़िनिशिंग पास की आवश्यकता है.

· रा 0.8 µm (32 µin):O-रिंग स्लाइडिंग सील के लिए परिशुद्धता पूर्णता। समर्पित उत्कृष्ट परिष्करण उपकरण और कम फ़ीड दरों की आवश्यकता है।

जब तक गतिशील सीलिंग या ऑप्टिकल प्रतिबिंब बाधाओं के कारण आवश्यक न हो, रा 1.6 µm से अधिक महीन सतह फ़िनिश निर्दिष्ट करने से बचें।

तेजी से कम लागत वाले सीएनसी उत्पादन के लिए इंजीनियरिंग डीएफएम चेकलिस्ट

1. आंतरिक कोने की त्रिज्या:क्या सभी आंतरिक फर्श की दीवार की त्रिज्या पॉकेट की गहराई के 1/3 से अधिक या उसके बराबर है?

2. दीवार की मोटाई:क्या काटने के दौरान कंपन को रोकने के लिए Al6061 के लिए ऊर्ध्वाधर दीवार की मोटाई 1.5 मिमी (0.060 इंच) से ऊपर रखी गई है?

3. धागे की गहराई:क्या टैप किए गए धागे की गहराई नाममात्र स्क्रू व्यास (2×) से 2x तक सीमित है?D)? (थ्रेड जुड़ाव 2× से आगेD एल्युमीनियम में कोई अतिरिक्त धारण शक्ति नहीं मिलती है और नल टूटने का खतरा बढ़ जाता है)।

4. सेटअप समेकन:क्या अतिरिक्त मैन्युअल फ़्लिप से बचने के लिए बहु-कोण सुविधाओं तक एक ही दिशा से पहुंचा जा सकता है?

5. मानक छेद आकार:क्या छेद के व्यास मानक मीट्रिक/फ्रैक्शनल ड्रिल आकार के साथ संरेखित होते हैं, कस्टम हेलिकल इंटरपोलेशन मिलिंग से बचते हैं?

एल्युमीनियम सीएनसी मशीनिंग आपूर्तिकर्ता का मूल्यांकन और चयन कैसे करें?

सक्षम का चयनएल्यूमीनियम सीएनसी मशीनिंग आपूर्तिकर्ताइसमें इंजीनियरिंग पारदर्शिता, गुणवत्तापूर्ण बुनियादी ढांचे और उत्पादन क्षमताओं का मूल्यांकन शामिल है।

कोटेशन मदीकरण और लागत रेखा पारदर्शिता का आकलन करना

एक पेशेवर विनिर्माण उद्धरण को सूचीबद्ध किया जाना चाहिए। जो आपूर्तिकर्ता बिना लागत विवरण के एकल कुल डॉलर राशि प्रदान करते हैं, वे अक्सर जोखिम बफ़र्स छिपाते हैं या सटीक परिचालन लागत का अभाव रखते हैं।

मदबद्ध उद्धरण मूल्यांकन मानक

सत्यापित करें कि आपका आपूर्तिकर्ता स्पष्ट रूप से सूचीबद्ध करता है:

· कच्चे माल की विशिष्टता और मूल प्रमाणपत्र।

· गैर-आवर्ती सेटअप और सीएएम शुल्क स्पष्ट रूप से यूनिट मशीनिंग दरों से अलग हैं।

· पोस्ट {{0}प्रसंस्करण विशिष्टताएँ (जैसे, माइक्रोन में एनोडाइजिंग मोटाई, मास्किंग विशिष्टताएँ)।

· निरीक्षण प्रोटोकॉल (नमूना दर बनाम . 100% महत्वपूर्ण सुविधा निरीक्षण)।

विनिर्माण गुणवत्ता प्रमाणपत्र और इन हाउस डीएफएम इंजीनियरिंग का सत्यापन

विनियमित उद्योगों के लिए एल्यूमीनियम घटकों की खरीद करते समय, विक्रेता प्रमाणपत्रों को सत्यापित करें:

· आईएसओ 9001:2015:गुणवत्ता प्रबंधन प्रणाली, पता लगाने की क्षमता और उपकरण अंशांकन को मान्य करता है।

· आईएटीएफ 16949:2016:ऑटोमोटिव आपूर्ति श्रृंखलाओं के लिए आवश्यक, सख्त पीपीएपी (उत्पादन भाग अनुमोदन प्रक्रिया) और एफएमईए (विफलता मोड और प्रभाव विश्लेषण) की आवश्यकता होती है।

मूल्यांकन करें कि क्या विक्रेता सक्रिय डीएफएम फीडबैक प्रदान करता है। एक सक्षम विनिर्माण भागीदार महंगी डिज़ाइन सुविधाओं की पहचान करता है और धातु काटने से पहले ज्यामिति समायोजन का प्रस्ताव देता है।

ज़ियामेन दाज़ाओ मशीनरी में कस्टम विनिर्माण क्षमताएं

ज़ियामेन दाज़ाओ मशीनरी (partengineer.com) एक प्राथमिक कस्टम विनिर्माण सुविधा के रूप में काम करती है, जो सटीक एल्यूमीनियम मशीनिंग के साथ वैश्विक ग्राहकों का समर्थन करती है:

· उत्पादन उपकरण:मल्टी{{0}एक्सिस सीएनसी मिलिंग केंद्र, 5{2}}एक्सिस ट्रूनियन मशीनिंग केंद्र, लाइव टूलींग के साथ हाई-स्पीड टर्निंग सेंटर और स्वचालित स्विस लेथ।

· इंजीनियरिंग डीएफएम समर्थन:घरेलू मैकेनिकल इंजीनियर सभी आने वाले सीएडी मॉडलों पर टूलपाथ सिमुलेशन, तनाव राहत योजना और लागत में कमी की समीक्षा करते हैं।

· गुणवत्ता नियंत्रण:ज़ीस कोऑर्डिनेट मापने वाली मशीनें (सीएमएम), ऑप्टिकल प्रोफिलोमीटर, सतह खुरदरापन परीक्षक, और डिजिटल ऊंचाई गेज।

· स्केलेबिलिटी:तीव्र प्रोटोटाइपिंग से लचीली उत्पादन रूटिंग (एल्यूमीनियम सीएनसी प्रोटोटाइप लागतअनुकूलन) से वॉल्यूम विनिर्माण चलता है।

कस्टम एल्युमीनियम घटकों के लिए निष्कर्ष और खरीद कार्य योजना

को नियंत्रित करनाएल्यूमीनियम सीएनसी मशीनिंग लागतमशीनिंग भौतिकी के साथ यांत्रिक कार्यात्मक आवश्यकताओं को संतुलित करने की आवश्यकता है। ड्राइंग रिलीज से पहले लागत अनुकूलन होता है।

मानकीकृत खरीद चेकलिस्ट

कोट के लिए अनुरोध (आरएफक्यू) तैयार करते समय, निम्नलिखित पैकेज संकलित करें:

1. 3डी सीएडी मॉडल:STEP (.step) या IGES (.uges) प्रारूप।

2. 2डी इंजीनियरिंग ड्राइंग:पीडीएफ प्रारूप महत्वपूर्ण आयामों, जीडी एंड टी ज्यामितीय सहनशीलता, थ्रेड कॉलआउट और सतह खुरदरापन लक्ष्यों को निर्दिष्ट करता है।

3. सामग्री ग्रेड:मिश्र धातु ग्रेड निर्दिष्ट करें (उदाहरण के लिए, Al6061-T6, Al7075-T6, Al5052) या इंजीनियरिंग सामग्री चयन समर्थन का अनुरोध करें।

4. पोस्ट-प्रसंस्करण विशिष्टताएँ:फ़िनिश आवश्यकताओं को निर्दिष्ट करें (उदाहरण के लिए, जैसा कि -मशीनीकृत, बीड ब्लास्ट रा 1.6 + टाइप II क्लियर एनोडाइज़, टाइप III ब्लैक हार्डकोट) और महत्वपूर्ण मास्किंग ज़ोन को हाइलाइट करें।

5. वॉल्यूम अनुसूची:इंजीनियरों को वर्कहोल्डिंग टूलींग को अनुकूलित करने में मदद करने के लिए अनुमानित वार्षिक उत्पादन मात्रा के साथ प्रारंभिक प्रोटोटाइप बैच आकार इंगित करें।
